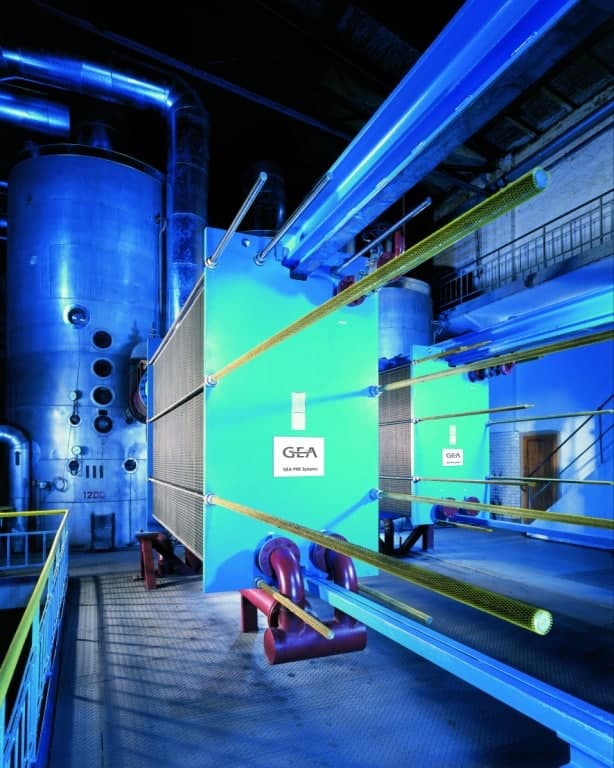

مبدل حرارتی صفحه ای مدل NT100
این گروه از مبدل ها در صنایع سنگین، پتروپالایشی، فولاد، خودروسازی، شیمیایی، غذایی و .... کاربرد دارند. سری مبدل های NT100 در سه مدل T، M و X تولید می شوند. هر سه مدل این خانواده دارای سایز اتصالات و عرض یکسان هستند.
| عنوان | شرح | توضیحات |
|---|---|---|
| ابعاد فریم دستگاه در حالت ایستاده | NT100T: 540*1110 mm | عمق دستگاه بسته به تعداد پلیت ها متغیر است. |
| NT100M: 540*1515 mm | ||
| NT100X : 540*1922 mm | ||
| متریال فریم | S235JR, EN10028-2, ST52-3, AISI304 | |
| متریال پلیت | AISI304, AISI316L, Titanium, C276 | امکان ساخت یا تامین پلیت با متریال خاص مدنظر کارفرما وجود دارد. |
| متریال گسکت | NBR , EPDM, HNBR, Viton | امکان ساخت و یا تامین گسکت با متریال سفارشی وجود دارد. |
| حداکثر دبی مجاز جریان | 200 m3/h | |
| نوع اتصالات | Flange connection (ASME, DIN) | |
| Studded | ||
| SMS connection | ||
| سایز اتصالات | DN100 | |
| استاندارد ساخت | ASME BPVC.VIII.1-2023, API662 | |
| بیشینه فشار طراحی | 22 bar | |
| بیشینه دمای طراحی | 180 °C |
